একটি ঠান্ডা নমন মেশিন কি?

আধুনিক জাহাজ নির্মাণ এবং ধাতু প্রক্রিয়াকরণ শিল্পে, কোল্ড বেন্ডিং মেশিনগুলি, একটি মূল গঠনের সরঞ্জাম হিসাবে, ধীরে ধীরে ঐতিহ্যবাহী গরম গঠনের পদ্ধতিগুলি প্রতিস্থাপন করছে, যা জাহাজ নির্মাণের গুণমান এবং দক্ষতার উন্নতির জন্য গুরুত্বপূর্ণ হয়ে উঠছে।

1. কোল্ড বেন্ডিং মেশিনের মৌলিক সংজ্ঞা এবং প্রয়োগ

A ঠান্ডা নমন মেশিন এটি একটি উচ্চ-নির্ভুল যন্ত্র যা ঘরের তাপমাত্রায় বিভিন্ন জটিল জ্যামিতিক পৃষ্ঠে ধাতব শীট (যেমন সামুদ্রিক ইস্পাত প্লেট) প্রক্রিয়া করার জন্য ঠান্ডা গঠন প্রযুক্তি ব্যবহার করে।

6 থেকে 50 মিলিমিটার পুরুত্বের সাথে সামুদ্রিক ইস্পাত প্লেট পরিচালনা করতে সক্ষম জাহাজের হুলের বাঁকা পৃষ্ঠ তৈরির জন্য এটি প্রধান সরঞ্জাম। এটি একটি সূক্ষ্ম ছোট ইয়ট বা একটি দুর্দান্ত দৈত্যাকার তেলের ট্যাঙ্কারই হোক না কেন, কোল্ড বেন্ডিং মেশিনটি তার পুরু স্টিলের প্লেটগুলিকে প্রয়োজনীয় বক্রতার মধ্যে সুনির্দিষ্টভাবে বাঁকিয়ে দিতে পারে, বিভিন্ন প্রয়োগের পরিস্থিতি পূরণ করে।

2. কোল্ড বেন্ডিং মেশিনের কাজের নীতি: স্থিতিস্থাপকতা থেকে প্লাস্টিসিটি পর্যন্ত

কোল্ড বেন্ডিং মেশিনের মূল অপারেটিং লজিক ধাতব পদার্থের ভৌত বৈশিষ্ট্যগুলির সুনির্দিষ্ট নিয়ন্ত্রণের মধ্যে নিহিত। এর সাধারণ কাঠামোগত বৈশিষ্ট্যগুলি নিম্নরূপ:

রোলার ব্যবস্থা:

সাধারণত, তিন বা চারটি রোলারের একটি প্রতিসম বিন্যাস ব্যবহার করা হয়।

গঠন প্রক্রিয়া:

সরঞ্জামগুলি রোলারগুলির মাধ্যমে ইস্পাত প্লেটে প্রগতিশীল চাপ প্রয়োগ করে। প্রক্রিয়াকরণের প্রাথমিক পর্যায়ে, ধাতুটি প্রথমে ইলাস্টিক বিকৃতির মধ্য দিয়ে যায়; চাপ বাড়ার সাথে সাথে, ধাতুটি প্লাস্টিকের বিকৃতির অবস্থায় প্রবেশ করে, এইভাবে স্থায়ীভাবে তার আকৃতি পরিবর্তন করে।

বহু-অক্ষ সংযোগ:

জটিল হাইপারবোলয়েড শীটগুলির জন্য (ত্রিমাত্রিক বাঁকা পৃষ্ঠ), উন্নত ঠান্ডা নমন মেশিন s মাল্টি-অক্ষ সংযোগ নিয়ন্ত্রণ অর্জন করতে পারে, নিশ্চিত করে যে প্রতিটি মাত্রার নমন বক্রতা পুরোপুরি সারিবদ্ধ।

3. বুদ্ধিমান নিয়ন্ত্রণ এবং নির্ভুলতা পর্যবেক্ষণ

আধুনিক কোল্ড বেন্ডিং মেশিনগুলি আর সাধারণ যান্ত্রিক প্রেস নয়, সিএনসি সংখ্যাসূচক নিয়ন্ত্রণ প্রযুক্তিকে একীভূত করে নির্ভুল যন্ত্র:

সার্ভো ড্রাইভ এবং পিএলসি নিয়ন্ত্রণ:

সরঞ্জামগুলি উচ্চ-পারফরম্যান্স সার্ভো মোটর দ্বারা চালিত হয় এবং প্রতিটি রোলারের চাপ এবং ফিডের গতি একটি পিএলসি (প্রোগ্রামেবল লজিক কন্ট্রোলার) সিস্টেমের মাধ্যমে সুনির্দিষ্টভাবে সামঞ্জস্য করা হয়।

রিয়েল-টাইম প্রতিক্রিয়া এবং স্প্রিংব্যাক ক্ষতিপূরণ:

ধাতু বাঁকানোর পরে একটি নির্দিষ্ট পরিমাণ "স্প্রিংব্যাক" উত্পাদন করবে। এর রিয়েল-টাইম ফিডব্যাক সিস্টেম ঠান্ডা নমন মেশিন শীট মেটালের বিকৃতি পর্যবেক্ষণ করে এবং স্বয়ংক্রিয়ভাবে গণনা করে এবং স্প্রিংব্যাকের জন্য ক্ষতিপূরণ দেয়, নিশ্চিত করে যে চূড়ান্ত মাত্রাগুলি ডিজাইন মডেলের সাথে পুরোপুরি মেলে।

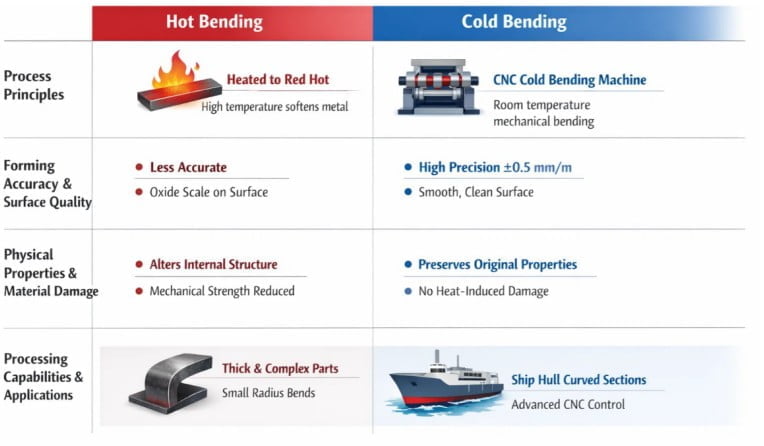

গরম নমন এবং ঠান্ডা নমন মধ্যে পার্থক্য কি?

ধাতু প্রক্রিয়াকরণ এবং জাহাজ নির্মাণে, কঠোর ইস্পাত শীটকে আদর্শ আকারে বাঁকানো একটি মূল প্রযুক্তি। গরম নমন এবং ঠান্ডা নমন দুটি স্বতন্ত্রভাবে ভিন্ন প্রক্রিয়া।

1. প্রক্রিয়া নীতির মধ্যে পার্থক্য

গরম নমন:

ধাতুকে নরম করতে উচ্চ-তাপমাত্রার গরম (সাধারণত লাল-গরম অবস্থায়) ব্যবহার করে, এর ফলন শক্তি হ্রাস করে, এইভাবে অপেক্ষাকৃত ছোট বাহ্যিক শক্তির অধীনে প্লাস্টিকের বিকৃতি অর্জন করে।

ঠান্ডা নমন:

ঘরের তাপমাত্রায়, যান্ত্রিক চাপের মাধ্যমে বিকৃতিকে বাধ্য করার জন্য একটি ঠান্ডা নমন মেশিনের মতো সরঞ্জাম ব্যবহার করে। একটি উন্নত CNC কোল্ড বেন্ডিং মেশিনকে উদাহরণ হিসাবে নিলে, এটি তিন বা চারটি প্রতিসাম্যভাবে সাজানো রোলার ব্যবহার করে ইস্পাত শীটে প্রগতিশীল চাপ প্রয়োগ করে, যার ফলে এটি ইলাস্টিক বিকৃতি থেকে প্লাস্টিকের বিকৃতিতে রূপান্তরিত হয়।

2. নির্ভুলতা এবং পৃষ্ঠের গুণমান গঠন

অত্যন্ত উচ্চ নির্ভুলতার প্রয়োজনীয়তা সহ শিল্পগুলিতে (যেমন মহাকাশ এবং নির্ভুল জাহাজ নির্মাণ), কোল্ড বেন্ডিং মেশিনগুলি উল্লেখযোগ্য প্রযুক্তিগত সুবিধাগুলি প্রদর্শন করে:

রৈখিক নির্ভুলতা:

গরম নমনের সময় তাপীয় সম্প্রসারণ এবং সংকোচনের অনিশ্চয়তার কারণে, সঙ্কুচিত বিকৃতি প্রায়শই শীতল হওয়ার পরে ঘটে। বিপরীতে, ঠান্ডা নমনের রৈখিক নির্ভুলতা তিন গুণ উন্নত করা যেতে পারে। আধুনিক CNC কোল্ড নমন মেশিনের গঠন নির্ভুলতা ±0.5 মিমি/মি পৌঁছাতে পারে।

পৃষ্ঠ গুণমান:

গরম কাজ সহজেই ধাতব পৃষ্ঠে অক্সাইড স্কেল বা আগুনের ক্ষতি করে। ঠান্ডা নমন Sa2.5 গ্রেডের একটি ইস্পাত প্লেট পৃষ্ঠের গুণমান অর্জন করতে পারে, যা পরবর্তী স্বয়ংক্রিয় ঢালাইয়ের জন্য পৃষ্ঠের আদর্শ অবস্থা তৈরি করে।

3. ভৌত বৈশিষ্ট্য এবং উপাদানের ক্ষতি

এটি উভয়ের মধ্যে সবচেয়ে মৌলিক পার্থক্যগুলির মধ্যে একটি। কোল্ড নমন মেশিন নিশ্চিত করে যে উপাদান বৈশিষ্ট্য প্রক্রিয়াকরণের সময় তাপ দ্বারা প্রভাবিত হয় না।

গরম নমন:

উচ্চ তাপমাত্রা ইস্পাতের অভ্যন্তরীণ কাঠামোকে পরিবর্তন করতে পারে এবং এমনকি কিছু মিশ্র উপাদানগুলিকে ব্যর্থ করে দিতে পারে, যা ইস্পাত প্লেটের যান্ত্রিক শক্তিকে প্রভাবিত করে।

ঠান্ডা নমন:

ঘরের তাপমাত্রায় কাজ করে, এটি সামুদ্রিক ইস্পাত প্লেটের মতো কাঁচামালের প্রাথমিক যান্ত্রিক বৈশিষ্ট্য সম্পূর্ণরূপে সংরক্ষণ করে। একটি রিয়েল-টাইম ফিডব্যাক সিস্টেমের মাধ্যমে, কোল্ড বেন্ডিং মেশিনটি স্বয়ংক্রিয়ভাবে মেটাল স্প্রিংব্যাকের জন্য ক্ষতিপূরণ দিতে পারে, নিশ্চিত করে যে চূড়ান্ত মাত্রাগুলি নকশা অঙ্কনের সাথে সঠিকভাবে মেলে।

4. প্রক্রিয়াকরণ ক্ষমতা এবং অ্যাপ্লিকেশন পরিস্থিতি

কোল্ড বেন্ডিং মেশিন যথার্থতার দিক থেকে উৎকৃষ্ট হলেও, উভয়েরই তাদের নির্দিষ্ট প্রয়োগের ক্ষেত্র রয়েছে:

গরম নমন:

সাধারণত অত্যন্ত বড় বেধ, খুব ছোট ব্যাসার্ধ, বা অত্যন্ত জটিল আকারের বিশেষ অংশগুলির জন্য ব্যবহৃত হয়, কারণ উচ্চ তাপমাত্রা উল্লেখযোগ্যভাবে বিকৃতি প্রতিরোধকে হ্রাস করে।

ঠান্ডা নমন:

বর্তমানে জাহাজ হুল পৃষ্ঠ গঠনের প্রধান ভিত্তি। এটি 6 থেকে 50 মিমি বেধের সাথে সামুদ্রিক ইস্পাত প্লেটগুলি পরিচালনা করতে পারে। বিশেষ হাইপারবোলয়েডাল প্লেটের জন্য, উচ্চ-কার্যক্ষমতা সম্পন্ন কোল্ড বেন্ডিং মেশিনগুলি বহু-অক্ষ সংযোগ নিয়ন্ত্রণ অর্জন করতে পারে, সহজেই ত্রি-মাত্রিক বাঁকা পৃষ্ঠের চ্যালেঞ্জগুলি পরিচালনা করতে পারে।

নমন তিন প্রকার কি কি?

ধাতু প্রক্রিয়াকরণ, জাহাজ নির্মাণ, এবং চাপ জাহাজ উত্পাদন ক্ষেত্রে, নমন উপকরণের আকৃতি পরিবর্তনের সবচেয়ে মৌলিক এবং গুরুত্বপূর্ণ উপায়। প্রক্রিয়াকরণের তাপমাত্রা, যান্ত্রিক বৈশিষ্ট্য এবং সরঞ্জাম পরিচালনার পার্থক্যের উপর ভিত্তি করে, শিল্পটি সাধারণত তিনটি প্রধান প্রকারে নমনকে শ্রেণীবদ্ধ করে।

1. ঠান্ডা বাঁক (ঘরের তাপমাত্রা গঠন)

কোল্ড বাঁক বলতে ধাতব উপাদানের (সাধারণত ঘরের তাপমাত্রা) পুনঃক্রিস্টালাইজেশন তাপমাত্রার নীচে সম্পাদিত একটি নমন প্রক্রিয়া বোঝায়। এটি বর্তমানে জাহাজ নির্মাণ শিল্পে সবচেয়ে ব্যাপকভাবে ব্যবহৃত এবং সর্বোচ্চ নির্ভুল প্রযুক্তি।

মূল সরঞ্জাম:

প্রাথমিকভাবে একটি ব্যবহার করে ঠান্ডা নমন মেশিন . শীট ধাতুতে প্রগতিশীল চাপ প্রয়োগ করার জন্য এই সরঞ্জামটি একটি সার্ভো মোটর দ্বারা চালিত তিন বা চারটি রোলারের একটি প্রতিসম বিন্যাস নিযুক্ত করে।

প্রযুক্তিগত সুবিধা:

উপাদানের বৈশিষ্ট্য বজায় রাখা: প্রক্রিয়াকরণের সময় উপাদানটি তাপের দ্বারা প্রভাবিত হয় না, সম্পূর্ণরূপে ইস্পাতের প্রাথমিক যান্ত্রিক শক্তি সংরক্ষণ করে।

উচ্চ নির্ভুলতা: একটি CNC সিস্টেম (PLC) সহ, গঠনের নির্ভুলতা ±0.5 মিমি/মি পর্যন্ত পৌঁছাতে পারে, যা ঐতিহ্যগত প্রক্রিয়ার চেয়ে তিনগুণ বেশি।

পৃষ্ঠের গুণমান: অক্সাইড স্কেলের অনুপস্থিতির কারণে, পৃষ্ঠের গুণমান Sa2.5 গ্রেডে পৌঁছাতে পারে, যা পরবর্তী ঢালাইয়ের জন্য আদর্শ অবস্থা প্রদান করে।

2. গরম নমন (উচ্চ-তাপমাত্রা গঠন)

গরম বাঁক হল ধাতুকে তার পুনঃক্রিস্টালাইজেশন তাপমাত্রার উপরে (সাধারণত 800°C এবং 1000°C এর মধ্যে) গরম করে বাঁকানো।

প্রক্রিয়া বৈশিষ্ট্য:

তাপমাত্রা বৃদ্ধির সাথে সাথে ধাতুর ফলন শক্তি উল্লেখযোগ্যভাবে হ্রাস পায়, যখন এর প্লাস্টিকতা বৃদ্ধি পায়। এটি এটিকে অতি-পুরু ইস্পাত প্লেট পরিচালনা করতে বা বক্রতার অত্যন্ত ছোট ব্যাসার্ধের সাথে বাঁকানো অর্জন করতে দেয়।

সীমাবদ্ধতা:

তাপ-আক্রান্ত অঞ্চল: উচ্চ তাপমাত্রা ধাতুর অভ্যন্তরীণ ধাতব কাঠামোকে পরিবর্তন করতে পারে, যার ফলে কর্মক্ষমতা ওঠানামা হয়।

যথার্থ নিয়ন্ত্রণে অসুবিধা: শীতল হওয়ার সময় সংকোচনের বিকৃতি সঠিকভাবে অনুমান করা কঠিন।

পরিবেশগত প্রভাব: উচ্চ শক্তি খরচ এবং অক্সাইড স্কেল গঠন, ব্যাপক পরবর্তী গ্রাইন্ডিং প্রক্রিয়া প্রয়োজন।

3. প্লাস্টিক বাঁক এবং জটিল গঠন (মাল্টি-অ্যাক্সিস লিঙ্কেজ নমন)

এই প্রকারটি প্রাথমিকভাবে হাইপারবোলয়েডাল শীট বা জটিল ত্রিমাত্রিক পৃষ্ঠের জন্য বিশেষ গঠন পদ্ধতিকে বোঝায়। এটি প্রায়শই ঠান্ডা নমনের একটি উন্নত সংস্করণ।

প্রক্রিয়া বৈশিষ্ট্য:

যন্ত্রটি বহু-অক্ষ সংযোগ নিয়ন্ত্রণ ব্যবহার করে যার ফলে শীট ধাতু শুধুমাত্র অনুদৈর্ঘ্য নয়, পার্শ্বীয়ভাবে বা অন্যান্য মাত্রায়ও বাঁকতে পারে।

রিয়েল-টাইম মনিটরিং:

এই প্রক্রিয়াটি একটি রিয়েল-টাইম ফিডব্যাক সিস্টেমের উপর নির্ভর করে। ধাতুর ইলাস্টিক রিবাউন্ডের কারণে, সিস্টেমটিকে অবশ্যই রিয়েল টাইমে বিকৃতি পর্যবেক্ষণ করতে হবে এবং চূড়ান্ত মাত্রাগুলি ডিজাইন মডেলের সাথে পুরোপুরি মেলে তা নিশ্চিত করতে স্বয়ংক্রিয়ভাবে ক্ষতিপূরণ দিতে হবে।

আবেদনের পরিস্থিতি:

উচ্চ-নির্ভুল জাহাজের হুল, গোলাকার স্টোরেজ ট্যাঙ্ক এবং আধুনিক ভবনগুলির সুবিন্যস্ত বহিরাগত দেয়ালের প্রক্রিয়াকরণে ব্যাপকভাবে ব্যবহৃত হয়।

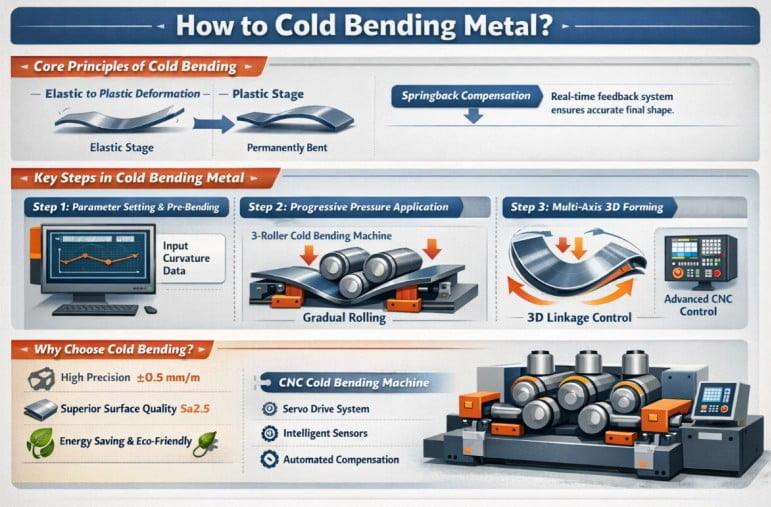

কিভাবে ঠান্ডা নমন ধাতু?

আধুনিক শিল্প উত্পাদনে, ঠান্ডা নমন ধাতু উচ্চ-নির্ভুলতা গঠন অর্জনের জন্য একটি মূল প্রযুক্তি হয়ে উঠেছে। প্রথাগত গরম কাজের বিপরীতে, ঠান্ডা নমন শক্ত ইস্পাত প্লেটকে তাদের শারীরিক বৈশিষ্ট্য পরিবর্তন না করে জটিল জ্যামিতিক আকারে আকৃতি দিতে পারে।

1. কোল্ড বেন্ডিং এর মূল নীতি

ঠাণ্ডা বাঁকানো ধাতুর মূল উপাদান যান্ত্রিক শক্তি ব্যবহার করে উপাদানটিকে তার ফলন শক্তির বাইরে ঠেলে দেয়। এই প্রক্রিয়াটি সাধারণত ঘরের তাপমাত্রায় সঞ্চালিত হয়, একটি কোল্ড বেন্ডিং মেশিনের রোলার ব্যবহার করে ধাতব শীটে (যেমন 6 থেকে 50 মিমি পুরুত্বের সামুদ্রিক ইস্পাত প্লেট) চাপ প্রয়োগ করে।

ইলাস্টিক থেকে প্লাস্টিক পর্যন্ত:

ধাতুটি প্রথমে স্থিতিস্থাপক বিকৃতির মধ্য দিয়ে যায়, বাহ্যিক বল অপসারণের পরে তার আসল আকারে ফিরে আসে। চাপ বাড়ার সাথে সাথে, ধাতুটি প্লাস্টিকের বিকৃতির অবস্থায় প্রবেশ করে, এইভাবে একটি স্থায়ী বাঁকানো আকৃতি পায়।

স্প্রিংব্যাক ক্ষতিপূরণ:

বাঁকানোর পরে, ইলাস্টিক মডুলাসের অস্তিত্বের কারণে ধাতুটি একটি নির্দিষ্ট পরিমাণে ফিরে আসবে। আধুনিক CNC কোল্ড বেন্ডিং মেশিন, একটি রিয়েল-টাইম ফিডব্যাক সিস্টেমের মাধ্যমে, স্বয়ংক্রিয়ভাবে বিকৃতি নিরীক্ষণ করতে পারে এবং স্প্রিংব্যাক ক্ষতিপূরণ সম্পাদন করতে পারে, সঠিক চূড়ান্ত মাত্রা নিশ্চিত করে।

2. কোল্ড বাঁকানো ধাতু সম্পাদনের মূল পদক্ষেপ

ধাপ এক: পরামিতি সেটিং এবং প্রাক নমন

PLC কন্ট্রোল সিস্টেমের মাধ্যমে ডিজাইন অঙ্কন থেকে বক্রতা পরামিতি ইনপুট করুন। পুরু প্লেট প্রক্রিয়াকরণের জন্য, প্রান্তে প্রাক-বাঁকানো সামগ্রিক বক্রতার ধারাবাহিকতা নিশ্চিত করার জন্য গুরুত্বপূর্ণ, কার্যকরভাবে অন্ধ দাগ তৈরি করে।

ধাপ দুই: প্রগতিশীল চাপ প্রয়োগ

কোল্ড বেন্ডিং মেশিনটি তিন বা চারটি রোলারের একটি প্রতিসম বিন্যাস নিযুক্ত করে। একটি সার্ভো মোটর দ্বারা চালিত, রোলারগুলি ধীরে ধীরে নিচে চাপে, শীট মেটাল খাওয়ায়। এই প্রগতিশীল চাপ ধাতুর অভ্যন্তরীণ ক্র্যাকিং প্রতিরোধ করে, তাপের প্রভাব থেকে উপাদান বৈশিষ্ট্য সংরক্ষণ করে।

ধাপ তিন: মাল্টি-অ্যাক্সিস লিঙ্কেজ এবং 3D গঠন

জটিল হাইপারবোলয়েড শীটগুলির জন্য, সরঞ্জামগুলি একটি বহু-অক্ষ সংযোগ নিয়ন্ত্রণ মোড সক্রিয় করে। প্রতিটি রোলারের আপেক্ষিক অবস্থান এবং কাত কোণকে সুনির্দিষ্টভাবে সামঞ্জস্য করার মাধ্যমে, স্টিল শীটটি অনুদৈর্ঘ্য এবং অনুপ্রস্থ উভয় দিকেই একই সাথে বাঁকানো হয়, যা ±0.5 মিমি/মি এর গঠন নির্ভুলতা অর্জন করে।

3. কোল্ড বেন্ডিং এর সুবিধা: কেন কোল্ড বেন্ডিং বেছে নিন?

গরম নমনের তুলনায়, ঠান্ডা-নমন ধাতু জাহাজ নির্মাণ, সেতু নির্মাণ এবং ইস্পাত কাঠামো নির্মাণে উল্লেখযোগ্য সুবিধা প্রদান করে:

উচ্চ নির্ভুলতা পারফরম্যান্স: কোল্ড বেন্ডিং লাইনের নির্ভুলতা তিনগুণ উন্নত করতে পারে, এটি উচ্চ-মানের জাহাজের তল পৃষ্ঠ তৈরির প্রাথমিক সমাধান করে তোলে।

উচ্চতর পৃষ্ঠের গুণমান: প্রক্রিয়াকৃত পৃষ্ঠটি অক্সাইড স্কেল মুক্ত, Sa2.5 এর একটি গুণমান গ্রেড অর্জন করে, পরবর্তী স্বয়ংক্রিয় ঢালাই প্রক্রিয়াগুলির জন্য নিখুঁত পরিস্থিতি তৈরি করে।

এনার্জি সেভিং এবং এনভায়রনমেন্টাল প্রোটেকশন: কোন উচ্চ-শক্তি-গ্রাহক গরম করার সরঞ্জামের প্রয়োজন নেই; প্রক্রিয়াকরণ পরিষ্কার এবং দক্ষ।

4. মূল সরঞ্জাম: CNC কোল্ড বেন্ডিং মেশিনের ভূমিকা

নিখুঁত ঠান্ডা নমন অর্জনের মূল জিনিসপত্রের কার্যকারিতার মধ্যে রয়েছে। একটি উচ্চ মানের CNC ঠান্ডা নমন মেশিন সংহত করে:

সার্ভো ড্রাইভ সিস্টেম: মসৃণ এবং শক্তিশালী টর্ক প্রদান করে।

ইন্টেলিজেন্ট সেন্সর: রিয়েল টাইমে শীটের বেধের বিচ্যুতি এবং কঠোরতা পরিবর্তনগুলি পর্যবেক্ষণ করে।

স্বয়ংক্রিয় ক্ষতিপূরণ সফ্টওয়্যার: ছোট ইয়টের উপাদান থেকে বড় ট্যাঙ্কার শীটগুলিতে প্রক্রিয়াকরণের ধারাবাহিকতা নিশ্চিত করে।

মেটাল মেকানিক্স এবং CNC প্রযুক্তির সমন্বয়ে ধাতুর কোল্ড বাঁক একটি নির্ভুল প্রক্রিয়া। একটি উপযুক্ত ঠান্ডা নমন মেশিন নির্বাচন করে এবং বৈজ্ঞানিক প্রক্রিয়াকরণের পদক্ষেপগুলি ব্যবহার করে, সংস্থাগুলি উপাদানের কার্যকারিতা নিশ্চিত করার সাথে সাথে তাদের পণ্যগুলির গঠনের নির্ভুলতা এবং পৃষ্ঠের গুণমানকে উল্লেখযোগ্যভাবে উন্নত করতে পারে।

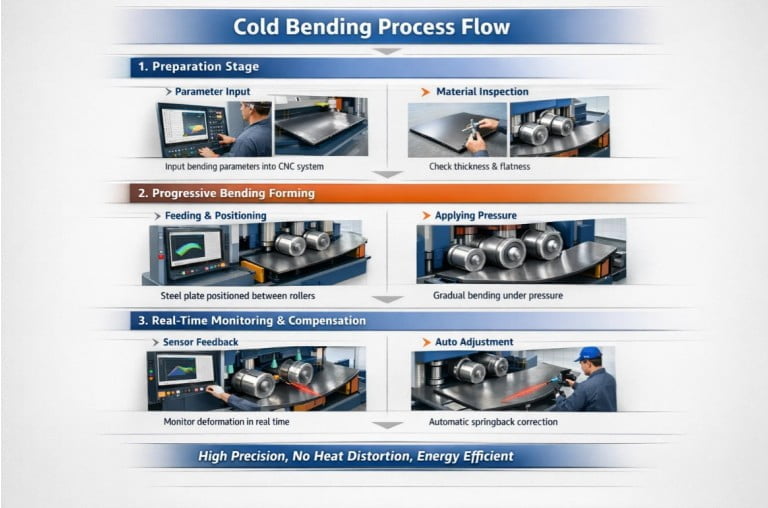

ঠান্ডা নমন প্রক্রিয়া প্রবাহ কি?

আধুনিক উৎপাদনে, কোল্ড বেন্ডিং মেশিনগুলি জাহাজ নির্মাণ, ইস্পাত কাঠামো নির্মাণ এবং অন্যান্য ক্ষেত্রে মূল সরঞ্জাম হয়ে উঠেছে। ঐতিহ্যগত প্রক্রিয়ার তুলনায়, ঠান্ডা নমন, এর উচ্চ নির্ভুলতা এবং উপাদান বৈশিষ্ট্যগুলির সুরক্ষা সহ, 6 থেকে 50 মিমি পুরু সামুদ্রিক ইস্পাত প্লেট প্রক্রিয়াকরণের জন্য পছন্দের পদ্ধতি হয়ে উঠেছে।

1. প্রস্তুতি পর্যায়: প্যারামিটার ইনপুট এবং উপাদান পরিদর্শন

ঠান্ডা নমনের প্রথম ধাপটি ডিজিটালাইজেশনের সাথে শুরু হয়। অপারেটরদের প্রথমে ডিজাইনের অঙ্কন অনুযায়ী CNC কোল্ড বেন্ডিং মেশিনের PLC কন্ট্রোল সিস্টেমে বক্রতা পরামিতিগুলি ইনপুট করতে হবে।

উপাদান পরিদর্শন:

স্টিল প্লেটের বেধ, ফলনের শক্তি এবং প্রাথমিক সমতলতা যাচাই করা হচ্ছে।

প্রক্রিয়া সিমুলেশন:

উন্নত CNC সিস্টেম আগাম নমন প্রক্রিয়া অনুকরণ করে, ধাতুর ইলাস্টিক বিকৃতি এবং প্রত্যাশিত স্প্রিংব্যাক মান গণনা করে, সুনির্দিষ্ট প্রক্রিয়াকরণের ভিত্তি স্থাপন করে।

2. মূল পর্যায়: প্রগতিশীল নমন গঠন

এটি ঠান্ডা নমন প্রক্রিয়ার মূল পদক্ষেপ, প্রধানত ঠান্ডা নমন মেশিনের শারীরিক বহিঃপ্রকাশের মাধ্যমে অর্জন করা হয়।

খাওয়ানো এবং অবস্থান:

ইস্পাত প্লেট সরঞ্জাম রোলার মধ্যে খাওয়ানো হয়. এই সরঞ্জামগুলি সাধারণত অভিন্ন চাপ নিশ্চিত করতে তিন বা চারটি রোলারের একটি প্রতিসম বিন্যাস ব্যবহার করে।

চাপ প্রয়োগ করা:

একটি সার্ভো মোটর দ্বারা চালিত, কর্মরত রোলারগুলি নীচের দিকে সরে যায়, ইস্পাত প্লেটে প্রগতিশীল চাপ প্রয়োগ করে। ধাতব উপাদান ধীরে ধীরে একটি স্থিতিস্থাপক অবস্থা থেকে একটি প্লাস্টিকের বিকৃতি অবস্থায় রূপান্তরিত হয়।

বহু-অক্ষ সংযোগ নিয়ন্ত্রণ:

জটিল হাইপারবোলয়েড শীটগুলির জন্য, সরঞ্জামগুলি রোলার টিল্ট কোণ এবং ফিডের গতিকে সুনির্দিষ্টভাবে সামঞ্জস্য করতে বহু-অক্ষ সংযোগ ব্যবহার করে, যা ইস্পাত প্লেটকে ত্রিমাত্রিক স্থানে লক্ষ্য বক্রতা গঠন করতে দেয়।

3. রিয়েল-টাইম মনিটরিং এবং স্বয়ংক্রিয় ক্ষতিপূরণ:

নমন প্রক্রিয়া চলাকালীন, একটি রিয়েল-টাইম ফিডব্যাক সিস্টেম পুরো শীটটির বিকৃতি পর্যবেক্ষণ করে। ধাতুর প্রাকৃতিক স্প্রিংব্যাক বৈশিষ্ট্যের কারণে, সিস্টেমটি স্বয়ংক্রিয়ভাবে স্প্রিংব্যাক ক্ষতিপূরণের জন্য সেন্সর ডেটার উপর ভিত্তি করে প্রতিটি রোলারের চাপ সামঞ্জস্য করে।

এই বুদ্ধিমান সমন্বয় ±0.5 মিমি/মি এর চূড়ান্ত গঠনের নির্ভুলতা নিশ্চিত করে, অংশের মাত্রাগুলি ডিজাইনের সাথে পুরোপুরি মেলে তা নিশ্চিত করে।

4. পৃষ্ঠ চিকিত্সা এবং গুণমান পরিদর্শন

ঠান্ডা নমনের একটি প্রধান সুবিধা হল উপাদানটি তাপ দ্বারা প্রভাবিত হয় না, এইভাবে অক্সাইড স্কেল বা তাপীয় বিকৃতি প্রতিরোধ করে।

পৃষ্ঠ গুণমান:

একটি ঠান্ডা নমন মেশিন দ্বারা প্রক্রিয়াকৃত ইস্পাত প্লেটগুলি সাধারণত Sa2.5 গ্রেডের পৃষ্ঠের গুণমান অর্জন করে।

যথার্থতা যাচাই:

পরবর্তী স্বয়ংক্রিয় ঢালাইয়ের জন্য আদর্শ অবস্থা নিশ্চিত করতে টেমপ্লেট বা লেজার স্ক্যানার ব্যবহার করে বক্রতা পরীক্ষা করা হয়।

কোল্ড বেন্ডিং প্রক্রিয়ার উল্লেখযোগ্য সুবিধা:

উচ্চ রৈখিকতা: ঐতিহ্যগত গরম নমনের তুলনায়, ঠান্ডা নমন রৈখিকতার নির্ভুলতা তিন গুণ উন্নত করতে পারে।

যান্ত্রিক বৈশিষ্ট্য বজায় রাখা: যেহেতু প্লাস্টিকের বিকৃতি ঘরের তাপমাত্রায় ঘটে, ইস্পাত প্লেটের অভ্যন্তরীণ কাঠামো স্থিতিশীল থাকে এবং এর শক্তি হ্রাস পায় না।

উচ্চ দক্ষতা এবং শক্তি সঞ্চয়: গরম করার চুল্লিগুলির মতো উচ্চ-শক্তি-ব্যবহারকারী সরঞ্জামগুলির প্রয়োজনীয়তা দূর করা উল্লেখযোগ্যভাবে উত্পাদন খরচ হ্রাস করে।

ডিজিটাল ইনপুট থেকে মাল্টি-অক্সিস লিঙ্কেজ গঠন এবং সুনির্দিষ্ট স্প্রিংব্যাক ক্ষতিপূরণ পর্যন্ত, কোল্ড বেন্ডিং মেশিনের প্রক্রিয়া আধুনিক ধাতব প্রক্রিয়াকরণের বুদ্ধিমত্তা এবং মানককরণকে মূর্ত করে। এই প্রযুক্তিটি শুধুমাত্র ছোট ইয়ট থেকে শুরু করে বড় তেল ট্যাঙ্কার পর্যন্ত সবকিছুর উৎপাদন গুণমানকে উন্নত করে না বরং ভারী শিল্পের সবুজ রূপান্তরকেও উৎসাহিত করে৷
